在汽车制动系统生产中，刹车蹄的热处理质量直接关乎行车安全。其异形结构与摩擦片焊接区的特殊性，对淬火工艺提出严苛挑战。我司通过高频淬火机床的技术应用，系统性解决了弧形面均匀硬化、焊接区防裂及变形控制等难题。
刹车蹄呈不规则弧形，工作面需硬化处理，但摩擦片焊接区因材质差异（铸铁基体 + 钢质摩擦片），在高温下易产生热应力集中。传统淬火方式存在三大问题：弧形面硬度差超 15HRC、焊接区裂纹率达 8%、整体变形量超 0.3mm 导致装配不良。

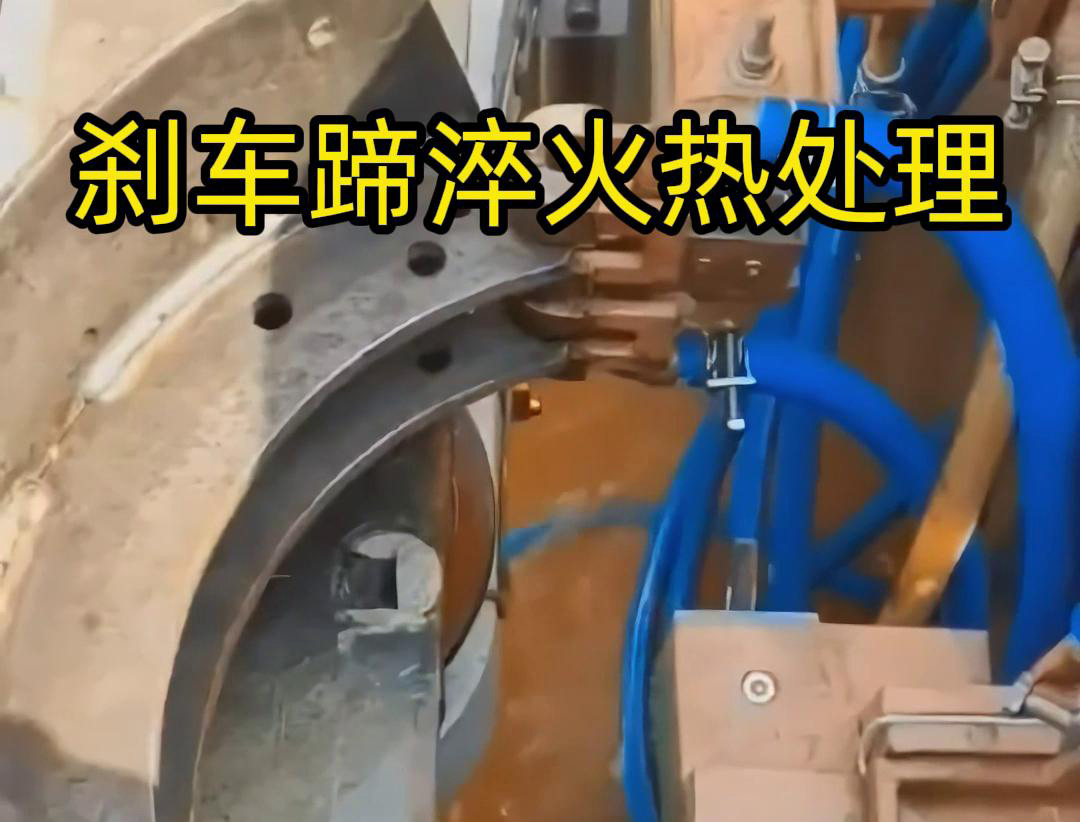

针对刹车蹄特性，选用定制化高频淬火机床：
- 久久AV色欲AV久久蜜桃麻豆器设计：采用仿形螺旋式久久AV色欲AV久久蜜桃麻豆器，贴合刹车蹄弧形轮廓，配合导磁体使磁场均匀分布；
- 加热策略：分区域控制功率，工作面以 80kHz 高频快速加热至 860℃，焊接区附近降低功率 30% 避免过热；
- 冷却系统：分段喷淋淬火液，工作面采用高压喷射（0.5MPa），焊接区改用低压雾化冷却（0.2MPa）。
| 工艺环节 | 控制参数 | 监测手段 |
|---|
| 预热阶段 | 功率 60%，温度 600℃，时长 8 秒 | 红外热像仪实时监控 |
| 加热阶段 | 功率 100%，温度 860℃，时长 12 秒 | 热电偶多点测温 |
| 冷却阶段 | 淬火液浓度 8%，工作面冷却时间 5 秒 | 流量计控制流量 |
| 回火阶段 | 200℃低温回火，时长 30 分钟 | 恒温箱程序控制 |
经高频淬火处理后，刹车蹄性能显著提升：
- 硬度均匀性：弧形工作面硬度波动≤5HRC，满足标准要求；
- 焊接区保护：裂纹率降至 1% 以下，金相检测显示热影响区晶粒无粗大；
- 变形控制：整体平面度误差≤0.1mm，装配通过率从 88% 提升至 99.2%；
- 生产效率：单机每小时处理 40 件，较传统工艺效率提高 2 倍。
在批量生产中，亚洲WWW啪成人一区二区麻豆总结出关键控制点：
- 上料校准：刹车蹄需用三爪卡盘精准定位，避免因装夹偏心导致加热不均；
- 久久AV色欲AV久久蜜桃麻豆器维护：每周检查线圈水路，防止水垢影响加热效率；
- 数据追溯：建立每件产品的淬火参数档案，实现质量问题可回溯分析。
高频淬火机床的应用，不仅突破了刹车蹄热处理的技术瓶颈，更为汽车制动系统的安全性与可靠性提供了坚实保障。后续亚洲WWW啪成人一区二区麻豆将探索智能化淬火参数自优化，进一步提升工艺稳定性。
|
