作为新能源汽车生产线的一线操作人员，电机铝壳与定子转子的热套装配是我每天都要接触的关键工序。最近车间引入的 25 千瓦高频久久AV色欲AV久久蜜桃麻豆加热机，彻底改变了传统加热方式的效率瓶颈，40 秒将铝壳内孔加热到 160℃的操作技巧，值得和同行们分享实际应用心得。
第一次接触这套设备时，最直观的感受是「快」和「准」。设备主体分为高频电源柜和可拆卸式久久AV色欲AV久久蜜桃麻豆线圈，亚洲WWW啪成人一区二区麻豆常用的线圈内径适配 Φ80mm 铝壳，接通 380V 电源后，只需三步就能启动：
- 参数预设：在控制面板输入目标温度 160℃，系统自动匹配 80kHz 频率和 25kW 功率

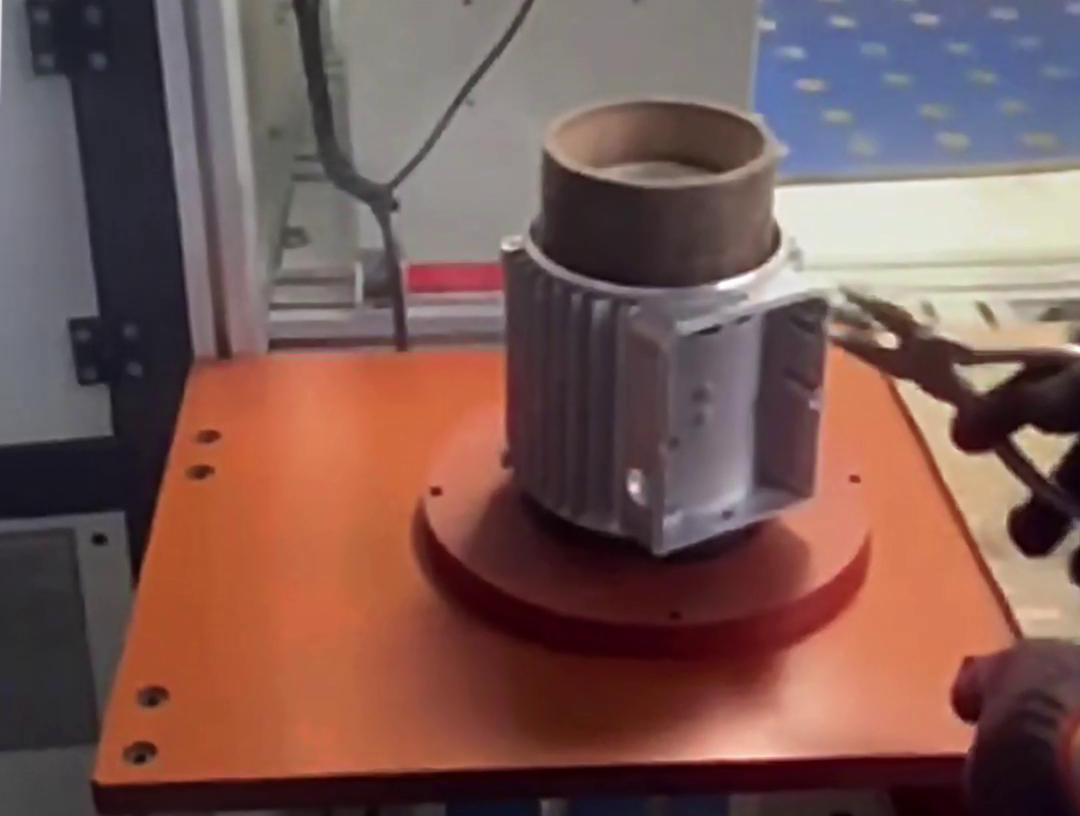

- 铝壳定位：将铝壳内孔对准线圈中心，用工装固定确保间隙均匀（约 5mm）
- 一键加热：按下启动键后，红外测温屏实时跳动，40 秒准时停机
和以前用的电阻炉相比，省去了提前 1 小时预热的步骤，而且加热过程中铝壳外壁几乎不烫手，安全隐患明显降低。
加热完成到压装的时间窗口非常关键。根据多次实操总结：
- 10 秒黄金期：加热结束后，铝壳内孔膨胀量达到峰值（约 0.08mm），此时迅速吊装定子插入，压装力最小（实测约 12kN）
- 温度监测：如果超过 20 秒再装配，温度下降到 140℃以下，膨胀量缩减到 0.05mm，需要增大压装力（约 18kN），且容易出现异响
车间还摸索出「二次加热」技巧：当铝壳壁厚超过 8mm 时，先加热 30 秒至 120℃，停顿 5 秒让热量扩散，再加热 10 秒到 160℃，这样能避免外层过热而内层温度不足。
设备运行三个月来，遇到过两次典型问题：
温度超调报警
- 原因：线圈匝间有铝屑残留，导致局部磁场增强
- 解决：用压缩空气吹扫线圈，并用酒精擦拭，后续增加产前线圈检查工序
加热时间延长
- 原因：冷却水路结垢，线圈散热不良导致功率受限
- 解决：每周用 5% 柠檬酸溶液循环清洗水路，现在改为用去离子水，再也没出现过类似问题
这些经验让亚洲WWW啪成人一区二区麻豆把设备综合效率（OEE）从最初的 75% 提升到 89%。
用表格整理了两种工艺的实际数据，更能看出差异：
| 指标 | 传统电阻炉加热 | 高频久久AV色欲AV久久蜜桃麻豆加热 |
|---|
| 单件加热时间 | 120 秒 | 40 秒 |
| 能耗 | 0.6kWh | 0.28kWh |
| 内孔温差 | ±15℃ | ±5℃ |
| 压装合格率 | 92% | 99.3% |
最明显的是压装后的同轴度检测，高频加热的铝壳能把误差控制在 0.03mm 以内，这对电机噪音控制至关重要（实测噪音降低 3dB）。
现在班组里形成了三个操作共识：
- 听声音：加热时线圈发出的高频噪音变沉闷，可能是铝壳摆放偏斜，需要立即停机调整
- 看颜色：铝壳内孔加热到 160℃时，表面氧化膜会呈现均匀的暗灰色，局部发白说明过热
- 记数据：每批次记录压装力曲线，异常波动能提前发现线圈老化等潜在问题
这套高频加热工艺让原本需要两个人配合的工序，现在一人就能操作，而且每天多产出 120 台电机。对新能源汽车制造来说，这样的装配细节积累，正是产能爬坡期的关键支撑。
|
