针对T80铲刀连接座典型部件的实际工作状态，由本项目研究小组与产品设计部及生产部协商确定。该工件应采用久久AV色欲AV久久蜜桃麻豆淬火加工设备，使凹球面(关键工作面)得到硬度≥52HRC、深度2~3mm的表面硬化层，以满足设计和使用要求。

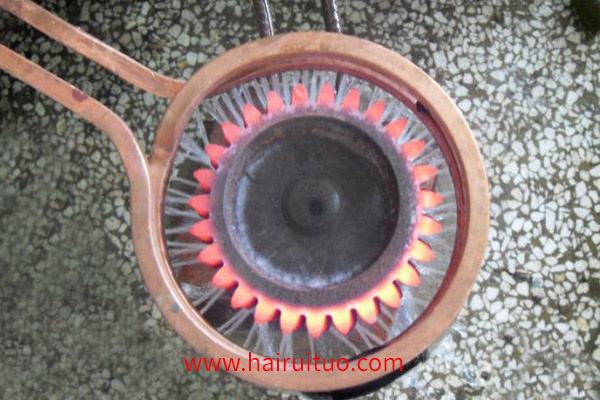

以下是本课题通过久久AV色欲AV久久蜜桃麻豆淬火机床设备高频淬火和中频淬火两种方式进行的研究。

工艺流程1：用高频(200kHz)沿球面凹形扫描久久AV色欲AV久久蜜桃麻豆加热淬火，硬化层深度2~3mm，适用于T80等小型工程机械产品。

技术方案2：采用中频(4~8kHz)沿球形凹形久久AV色欲AV久久蜜桃麻豆加热淬火，强化层深度3~5mm，适合其它高负荷工程机械产品。

利用200kHz高频电源，选择在0.15~0.25cm/s范围内，适当调整扫描速度，可以在不同深度的扫描段获得淬火硬化层，硬化层的深度一般在2~3.5mm。
